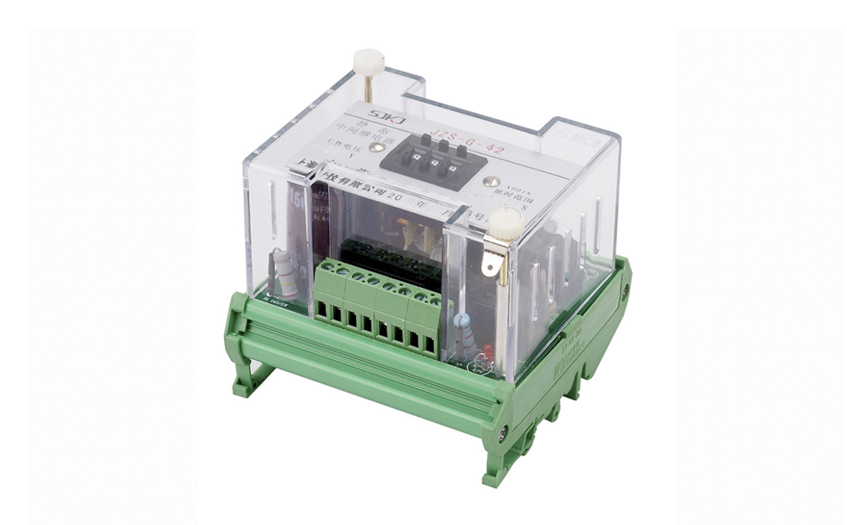

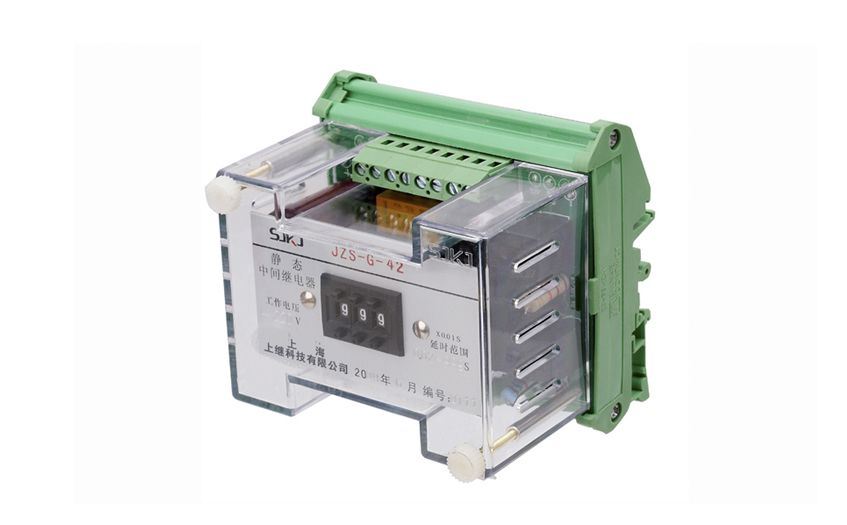

JZS-G-51可調延時中間繼電器用于各種保護和自動控制線路中,以增加保護和控制回路的觸點數量和觸點容量,可根據需要調節通電或斷電延時。
JZS-G-51端子排靜態延時中間繼電器概述
JZS-G-51可調延時中間繼電器用于各種保護和自動控制線路中,以增加保護和控制回路的觸點數量和觸點容量,可根據需要調節通電或斷電延時。
JZS-G-51端子排靜態延時中間繼電器特點
1、JZS-G-51可調延時中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了電磁型中間繼電器導線過細易斷線的缺點;
2、功耗小、溫升低、不需外附大功率電阻;
3、繼電器觸點容量大,工作壽命長;
4、繼電器動作后有發光管顯示,便于現場觀察;
5、延時只需用面板上的拔碼開關整定,延時精度高,延時范圍可以0.02~9.99s任意整定.
JZS-G-51端子排靜態延時中間繼電器分類及含義
JZS-G-51端子排靜態延時中間繼電器技術要求
1、額定值:額定電壓DC/AC48V、110V、220V、 AC380V;
2、動作值:動作電壓直流應不大于額定電壓75% ,交流應不大能額定電壓80% ;
3、動作時間:不大于20ms;
4、觸點容量:在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中, 斷開容量為 50W;在電壓不超過250V,電流不超過5A,功率因數為cosΦ0.4±0.1的交流電路中, 斷開容量為500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A；
5、功率消耗:在額定電壓下不大于5W/5VA；
6、能耐壓:繼電器所有電路對外殼及非帶電金屬部分,以及電氣無聯系的各電路之間耐受交流50HZ電壓2KV歷時1min試驗無擊穿。
JZS-G-51端子排靜態延時中間繼電器外形尺寸及安裝尺寸圖
