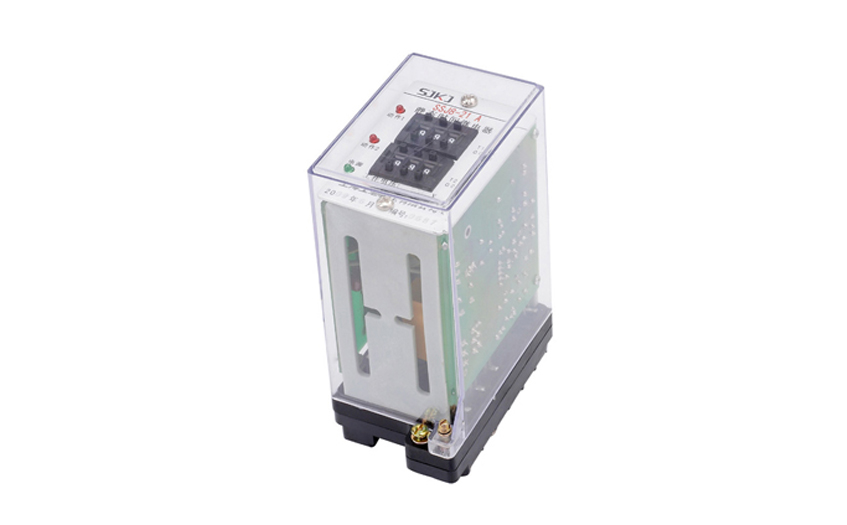

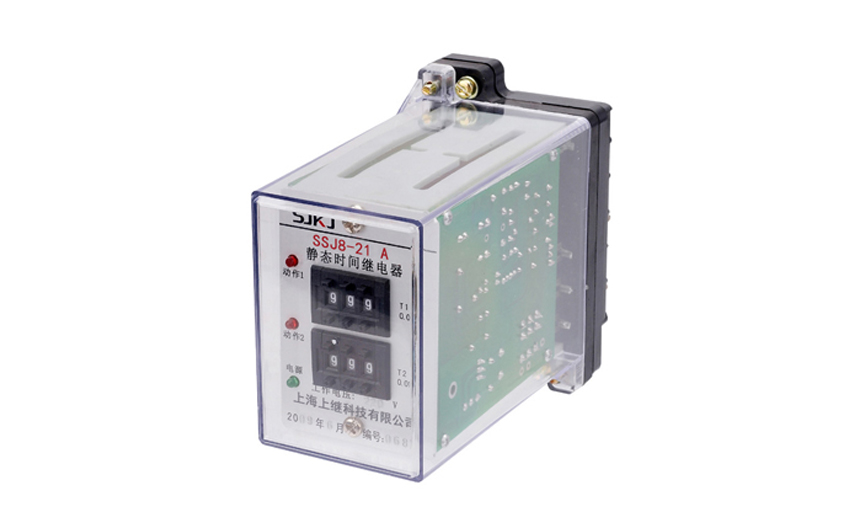

SSJ8-21高精度時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。
SSJ8-21高精度時間繼電器用途
SSJ8-21高精度時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。
SSJ8-21高精度時間繼電器型號命名及含義
SSJ8-21高精度時間繼電器型號命名及含義型號分類及規格
SSJ8-21高精度時間繼電器工作原理
本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器
產生。
繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到
延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。
SSJ8-21高精度時間繼電器使用方法
動作時間整定由獨立的兩組三位8421碼撥盤開關構成，其整定公式為： t= k×T（ s）（其中k為整定系數， T為撥盤開關的整定數字）。
例如：對SSJ8-21-21A， k值為0.01,若將T整定為357，則整定時間為0.01×357=3.57（ s）；再如將T整定為009，則整定時為
為0.01×9=0.09（ s）
SSJ8-21高精度時間繼電器主要技術參數
1.延時范圍
A： 0.04~9.99S級差為0.01S
B： 0.1~99.9S級差為0.1S
C：1~999S級差為1S
D：1~999M級差為1M
E：1~999H級差為1H
2.延時一致性在基準條件下：
a)延時整定為0.04s~0.99s時，一致性不大于3ms；
b)延時整定大于或等于1s時，一致性不大于(0.1%整定值+3ms)；
3.延時整定誤差在基準條件下，平均誤差不大于(0.1%整定值±3ms)。
4.返回時間:繼電器返回時間不大于25ms。
5.功耗:在額定電壓下，繼電器功率消耗不大于10W。
6.觸點性能在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流電路中，斷開容量為30W；在電壓不超過250V，電流不超過5A，功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。
7.介質強度
繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV（有效值）, 50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。
