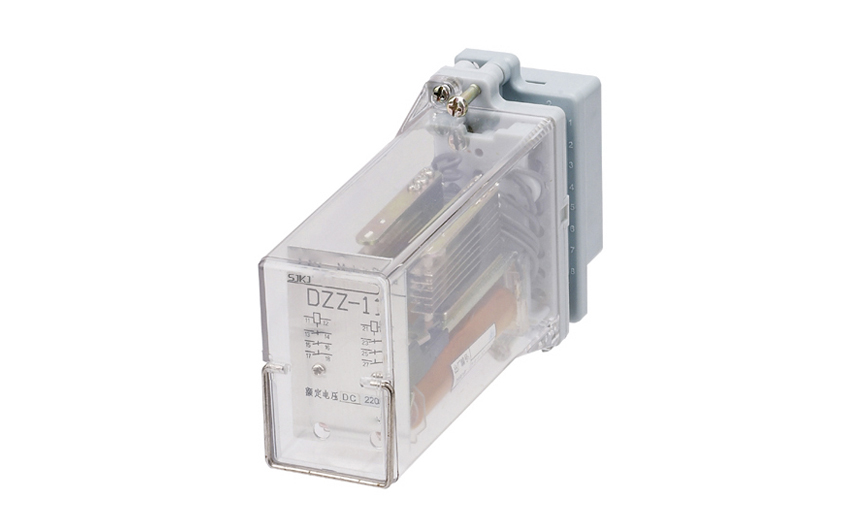

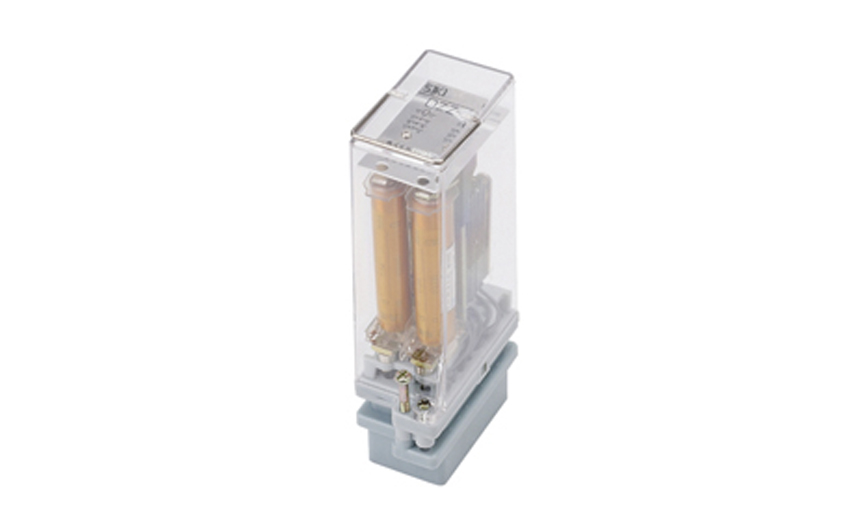

DZZ-16組合中間繼電器用于電力系統二次回路及工業自動化控制回路中作為輔助中間繼電器之用。
DZZ-16組合中間繼電器用途
DZZ-16組合中間繼電器用于電力系統二次回路及工業自動化控制回路中作為輔助中間繼電器之用。
DZZ-16組合中間繼電器特點
2.1體積小,對安裝地位緊張有限的場合特別適用。
2.2該繼電器對用戶既提供工業級繼電器的屏面經濟性 ,還提供保護級繼電器的質量,可靠性和中等(跳閘)容量的能力。
2.3該繼電器可通過罩殼上的小孔拔動銜鐵以試驗觸點動作情況。
2.4線圈激勵為直流。
DZZ-16組合中間繼電器動作原理
DZZ- 11~15為雙中間繼電器是在一個最小的外殼內裝有二個獨立的輔助繼電器。 每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。 DZ-16~19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilflex0出式模數化插入結構。
DZZ-16組合中間繼電器技術數據
4.1動作值:<70%額定電壓。
4.2返回值: >5%額定電壓。
4.3動作時間
DZZ-11~15其動合觸點不大于30ms,動斷觸點不大于20ms。 DZZ-16~17延時返回時l間不小于0.8s。 DZZ-16延時返回時間不小于1.5s。 DZZ-19延時動作時間不大于0.06s。
4.4功耗:不大于1.6W。
4.5觸點能力與RXMA1型相同。
4.6絕線耐壓:50Hz、1min、2?。
4.7沖擊電壓: 5kV。
4.8該繼電器能承受5-15Hz中等震級的地震波)中擊。
4.9額定電壓及線圈阻值。
4.10繼電器觸點形式為
DZZ-16組合中間繼電器外形及安裝尺寸
