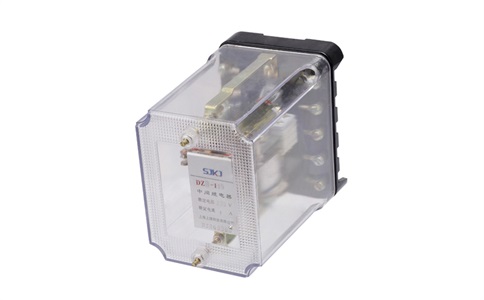

DZB-100系列繼電器
DZB-100系列繼電器具有保持繞組，用于直流操作的保護回路中，以增加觸點數量和觸點容量。該系列的型號包括：DZB-115、DZB-127、DZB-138等型號。
DZB-100系列保持中間繼電器為電磁式直流動作繼電器。是將DZB-200機芯裝入透明殼體中，可以觀察到繼電器動作情況。DZB-115型為電流動作電壓保持繼電器。DZB-127型和DZB-138型為電壓動作電流保持繼電器。另外，DZB-138型還可以借助阻尼繞組的短接獲得動作延時。
動作值
a.動作電流不大于80%額定電流。
b.動作電壓不大于70%額定電壓，不小于30%的額定電壓。
c.返回值不小于3%的額定值。
保持值
a.保持電流不大于額定電流的80%。
b.保持電壓不大于額定電壓的70%。
動作時間
在額定電壓或額定電流下不大于45ms。DZB-138型斷開阻尼繞組不大于45ms，短接阻尼繞組動作時間不小于60ms。
功率消耗：電壓回路不大于5W，電流回路不大于2.5W。電流動作規格不大于5W。
觸點斷開容量：在電壓不超過220V，電流不超過1A的直流有感負荷電路（時間常數為5±0.75ms）中，斷開容量為50W；在交流電路中為250VA。
觸點長期允許通過的電流不大于5A。
檢查殼罩及內部機芯有無在運輸中的損壞現象。
觸點間隙、動合觸點不小于1mm，動斷觸點不小于0.8mm，觸點超行程不小于0.3mm。觸點應接觸可靠。
動作值、返回值、保持值都應當合格。
