基于配電柜的安裝要求
1、盤柜在搬運和安裝時應采取防震、防潮、防止框架變形和漆面受損等安全措施，必要時可將裝置性設備和易損元件拆下單獨搬運。當產品有特殊要求時，還應符合產品技術文件的規定。
2、盤柜的安裝應垂直、牢固，排列整齊，并符合下列規定：
（1）盤柜基礎預埋型鋼頂部宜高出抹平的地面10mm。其安裝直線度允許偏差1mm/m，5mm/全長；水平度允許偏差1mm/m，5mm/全長；平行度允許偏差5mm/全長。
（2）盤、柜安裝垂直度允許偏差小于1.5mm/m；水平偏差相鄰盤頂部小于2mm，成列盤頂部小于5mm；盤面偏差相鄰兩盤小于2mm，成列盤面小于5mm；盤間接縫小于2mm。
3、控制盤、保護盤及自動裝置盤等與基礎型鋼間宜采用壓板固定。盤柜的接地應牢固良好。裝有電器的可開啟的門，應以裸銅軟線與接地的金屬構架可靠地連接。
4、盤柜的漆層應完整，固定電器的支架應刷漆。安裝于同一室內且經常監視的盤柜，其盤面顏色宜和諧一致。
5、成套盤柜的安裝應符合下列要求：
（1）防止電氣誤操作的“五防”功能齊全，閉鎖裝置動作靈活、準確、可靠。
（2）動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密。
（3）柜內設備與各構件間的連接應牢固。
（4）柜內照明齊全。

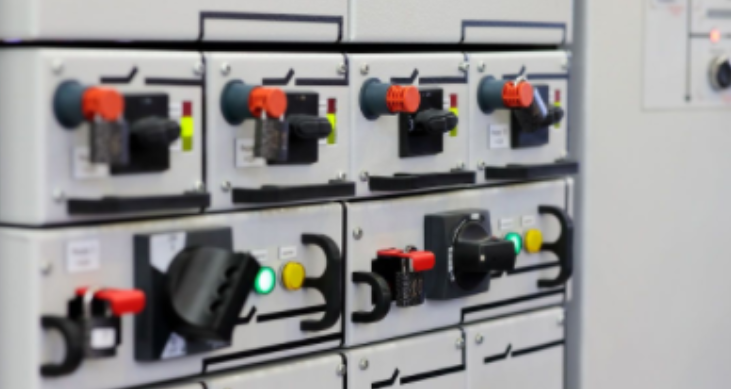

6、抽屜式配電柜的安裝應符合下列要求：
（1）抽屜推拉應靈活輕便，無卡阻、碰撞現象，抽屜應能互換。
（2）抽屜的機械、電氣聯鎖裝置應動作正確、可靠。
（3）抽屜與柜體間的接觸及柜體、框架的接地應良好。
（4）二次回路連接插件應接觸良好。
7、手車式配電柜的安裝應符合下列要求：
（l）手車推拉靈活輕便，無卡阻、碰撞現象，相同型號的手車應能互換。
（2）手車推入工作位置后，動觸頭頂部與靜觸頭底部的間隙應符合產品的技術規定。
（3）手車與柜體間的二次回路連接插件應接觸良好。
（4）安全隔離板應開啟靈活，隨手車進出而相應動作。
（5）柜內控制電纜的位置不應妨礙手車的進出，固定應牢固。
（6）手車與柜體間的接地觸頭應接觸緊密，當手車推入柜內時，其接地觸頭應比主觸頭先接觸，拉出時程序相反。
8、盤柜上電器的安裝應符合下列要求：
（1）型號、規格符合設計要求，質量合格，外觀完好，且附件齊全。排列整齊，固定牢固，密封良好。
（2）熔斷器的熔體規格、自動開關的整定值應符合設計要求。
（3）電流試驗柱及切換壓板應接觸良好，切換時不應碰及相鄰的壓板；對于僅一端帶電的切換壓板，斷開時活動端
不應帶
電。
（4）信號燈、光字牌、電鈴、電笛、事故電鐘等應顯示準確，工作可靠。
（5）裝置性設備的外殼應可靠接地。
9、盤柜內端子排的安裝應符合下列要求：
（1）端子排應無損壞，固定牢固，絕緣良好。
（2）端子排應有序號，且便于接線及更換。
（3）強、弱電端子宜分開布置；當有困難時，應有明顯標志并設加強絕緣的隔板或用空端子隔開。
（4）電流回路應經過試驗端子連接；試驗端子應接觸可靠。
（5）接線端子應與導線截面匹配。
10、盤柜內二次回路接線應符合下列要求：
（1）按圖施工，接線正確。
（2）導線與電器的連接(螺栓連接、插接、焊接或壓接等)應牢固可靠。
（3）電纜芯線和所配導線的端部均應標明其回路編號，編號應正確，字跡清晰且不易脫色。
（4）配線整齊、清晰、美觀，導線絕緣及線芯應無損傷。
（5）盤柜內的導線不應有接頭。
（6）每個接線端子的一側接線不得超過2根，螺栓式端子在兩導線間應加墊片；插接式端子不得插入兩根不同截面的導線。
11、用于連接可動部位(門上電器、控制臺板等)的導線應符合下列要求：
（1）應采用多股軟導線，在轉軸處應有適當裕度。
（2）線束應有外套塑料管等加強絕緣層。
（3）與電器連接時，端部應絞緊，并加終端附件或搪錫，不得松散、斷股。
（4）在可動部位兩端應用卡子固定。
12、引入盤柜內的電纜應符合下列要求：
（1）排列整齊、固定牢固、編號清晰、避免交叉。
（2）鎧裝電纜的鋼帶切斷處的端部應扎緊后接地；電纜屏蔽層應按設計要求的接地方式接地。
（3）橡膠絕緣的芯線應外套絕緣管保護。
（4）盤柜內的電纜芯線應按垂直或水平有規律地配置。備用芯長度應留有適當余量。
（5）強、弱電回路的電纜，應分別成束分開排列。
