開關柜為什么叫“成套配電裝置”？
常見的低壓配電柜、高壓配電柜其實并不是單單指配電柜本身，它實際上是我們俗稱的成套設備，其實這種叫法是不準確的，學名應該是“成套配電裝置”。那么什么是成套配電裝置，它有哪些特點呢?
什么是“成套配電裝置”?
開關柜(又稱成套開關或成套配電裝置)，它是以斷路器為主的電氣設備;成套配電裝置是制造廠成套供應的設備，由制造廠預先按照主接線的要求，將每一回路的電氣設備高低壓電器(包括控制電器、保護電器、測量電器、如斷路器、隔離開關、互感器等)以及母線、載流導體、絕緣子等，裝配在封閉或半封閉的金屬柜中，構成個單元電路分柜，此單元電路分柜成為成套配電裝置。安裝時，按主接線方式，將各單元分柜(又稱間隔)組合起來，就構成整個配電裝置。
在電器成套設備中把母線、隔離開關(高壓)、刀開關(低壓)、斷路器(空氣開關)、電壓互感器、電流互感器、電力變壓器、交流接觸器、保護繼電器(熱繼電器)、避雷器等組成的設備叫一次設備。由它們按照原理關系所組成的回路稱為一次回路或一次方案圖。
為了使一次系統能安全可靠、穩定地運行，隨時監視一次系統運行狀態，同時能隨時控制一次系統所必須配備許多其他電器元件及設備。
如：測量儀表(電流表、電壓表、功率因素表、功率表、頻率表等)、控制信號元件(信號燈、按鈕、萬能轉換開關等)、繼電保護裝置等。由它們按照原理關系所組成的回路稱為二次回路或二次方案圖。
成套設備主要分為：0.4kV、0.69kV、1.2kV低壓開關柜;3.6kV、7.2kV、12kV、24kV中壓開關柜(目前發展趨勢)、40.5kV高壓開關柜，動力箱(柜)、照明箱、控制箱(柜、臺)、保護屏、直流屏等。
高壓開關設備
主要用于發電、輸電、配電和電能轉換的高壓開關以及和控制、測量、保護裝置、電氣聯結(母線)、外殼、支持件等組成的總稱。
開關柜防護要求中的“五防”：
防止誤分誤合斷路器
防止帶電分合隔離開關
防止帶電合接地開關
防止帶接地分合斷路器
防止誤入帶電間隔。

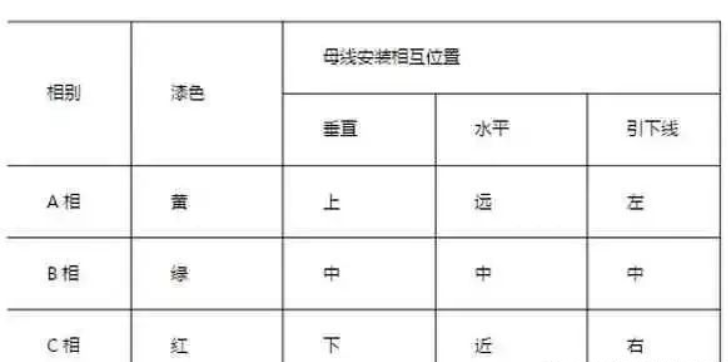

母排位置相序對應關系：

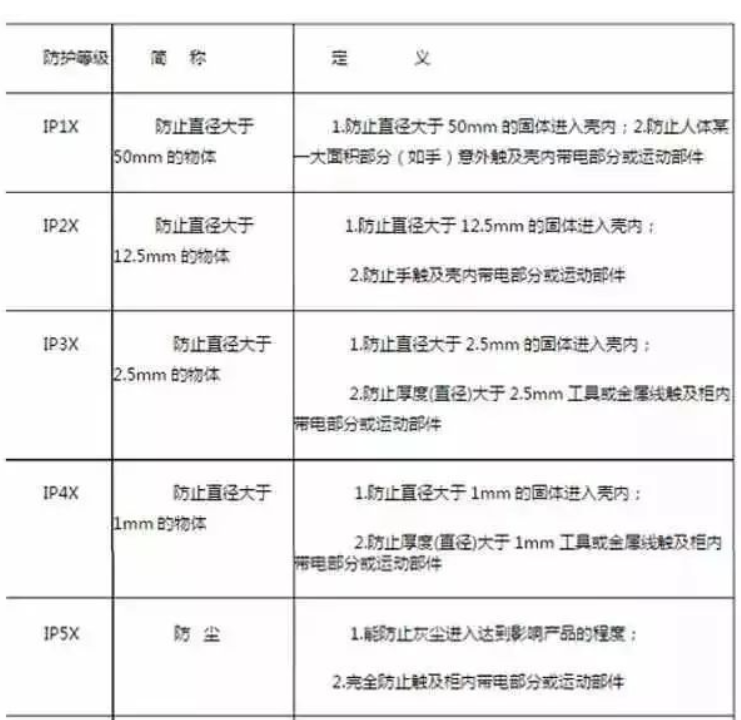

防護等級
外殼、隔板及其他部分防止人體接近帶電部分和觸及運動部件以及防止外部物體侵入內部設備的保護程度。
成套配電裝置的特點
1、成套設備有金屬外殼(柜體)的保護，電氣設備和載流導體不易積灰，便于維護，特別是對外處的污穢地區時更為突出。
2、成套設備易于實現系列化、標準化、具有裝配質量好、速度快、運行可靠性高的特點。由于進行定型設計和制作生產，所以其結構緊湊、布局合理、縮小了體積和占地面積，降低了造價。
3、成套設備的電器安裝、線路敷設與變配室的施工是分開進行的，縮短了基建的時間。
產品型號主要有如下三大類：
1、低壓類：PGL(不推薦使用)、GGD(安全可靠且性價比高，所以被廣泛應用)、BFC(不推薦使用)、GCL(K)(不推薦使用)、GBD、GCS(森源設計)、MNS(ABB技術);
2、中高壓類：GG-1A(F)(不推薦使用)、XGN2-12(不推薦使用)、KYN1-12(不推薦使用)、JYN2,6-12(不推薦使用)、HXGN-12(F)、XGN15-12(SF6)、KYN18-12、KYN28-12(目前市場上主流產品)、KYN□-24(正在成為發展趨勢)、JYN1-40.5(不推薦使用)、XGN□(JGN□)-40.5(不推薦使用)、KYN61-40.5(目前市場上主流產品)、KYN96-40.5;
3、箱變類：YBM□-12(24、40.5)/0.4、ZGS9(11)-12(40.5)/0.4、10KV中壓開關站、35KV高壓開關站。
成套配電設備的價格組成
1、一二次元器件價格;
2、輔材價格，包括：二次線、端子、線鼻、線夾、繞線管、號碼管、字碼、扎帶、標準件等;
3、母排價格，母排用量按一次方案圖預算;
4、殼體價格，比如：GGD：1800.00元/臺;KYN28-12：6500.00元/臺;HXGN-12：2500.00元/臺;KYN61-40.5：16500.00元/臺;GCK、GCS、MNS需按一次方案由專業殼體廠家進行報價;箱式變電站、非標箱(柜)按箱體尺寸計算。
5、包裝及運輸費用;
6、企業綜合費用，包括管理費、人工工資、稅金及利潤等;
7、其它費用，比如投標時若中標需向招標公司交納一定的費用。
報價過程及應注意事項
1、對圖紙進行全面的消化：
根據用戶提供的圖紙，首先將圖紙的目錄進行
核對、然后分配歸類。按照圖紙設計說明及技術要求(對有招標文件而言，還需結合招標文件技術要求)理解本工程的設計意圖，考慮核算可變方案所需的價格，同時應重視平面布置圖(平面布置圖上反映柜與柜之間有無母線橋架及母線橋架長度)。
2、相關注意事項：
(1)就高壓柜而言，為了滿足五防要求，進線柜需配帶電顯示器(強制型：
DXN-10、24/35Q)及電磁鎖，出線柜需配帶電顯示器(提示型：DXN-10/35T)及接地開關聯鎖裝置。
(2)兩路電源進線時考慮備自投裝置，兩路電源進線與母聯之間考慮電氣及機械聯鎖裝置(三合兩)。
(3)六氟化硫環網柜與KYN28-12中置柜一般需配溫濕度控制器及加熱器。
(4)對相間及相間對地距離不能滿足帶電要求時需采取母排硫化處理或采用異形母排或母排套熱縮套管，接頭也應用絕緣罩包覆。
(5)了解低壓塑殼斷路器附件的意義，如下表：
(6)了解低壓抽出式開關柜結構(抽屜柜抽屜安裝總有效高度≤1800.00mm)，詳見下表：
注：1、以常用塑殼斷路器而言，63A抽屜模數為1/2或1/4，100A(125A)、160A、225A(250A)為1模數或1.5模數，400A為2模數或3模數，630A為2模數或3模數，當630A做成抽屜有困難時可改為固定插拔式安裝。
2、GCS、MNS有經濟型與標準型之分;GCK、GCS、MNS還可做成固定分隔式。
3、抽屜柜單元抽屜有效安裝尺寸：
160mm：160.00mm-41.00mm=119.00mm;
200mm：200.00mm-41.00mm=159.00mm;
220mm：220.00mm-41.00mm=179.00mm;
240mm：240.00mm-41.00mm=199.00mm
320mm：320.00mm-41.00mm=279.00mm
400mm：400.00mm-41.00mm=359.00mm
600mm：600.00mm-41.00mm=559.00mm
4、GGD殼體電器元件有效安裝尺寸：
600mm柜寬：600.00mm-5×2-25×2-30×2=480.00mm
800mm柜寬：800.00mm-5×2-25×2-30×2=680.00mm
1000mm柜寬：1000.00mm-5×2-25×2-30×2=880.00mm
1200mm柜寬：1200.00mm-5×2-25×2-30×2=1080.00mm
5、低壓柜母線的計算：
變壓器上進線及聯絡柜三相主母排單拼大約16米(柜寬為800mm時)。當進線柜帶計量時，由于計量互感器及計量表計占用一定的空間致使刀開關及空氣開關安裝位置都要下移，故母線長度還應加長每相約0.6m;當母線長度大于6m時，母線之間需考慮搭接頭;當母線為雙拼或三拼時，還需考慮墊塊;當進出線電纜較多時應考慮橫排出線。
熟悉并掌握常用技術數據
1、母排理論重量及載流量選用表
(1)接觸面搪錫或鍍錫。
(2)環境溫度：銅母線為40℃，鋁母線為35℃，最高工作溫度為85℃。
(3)周圍環境溫度不等于40℃的校正系數見下表
系數見下表
(4)周圍環境溫度不等于35℃的校正系數見下表
(5)理論重量及載流量選用表
2、熱軋等邊角鋼
3、熱軋普通槽鋼
4、熱軋鋼板
5、根據負荷選用絕緣母線截面
6、以空氣作為絕緣介質柜內各相導體間與對地凈距(cm)
注：海拔高度超過1000m時1、2項應按每升高1000m增大10%進行修正;3～6項值應分別增加1或2項值的修正值。
7、高原型開關內一次元件的帶電距離
8、工頻耐壓水平
注：上表各值為在海拔高度為1000m處(即在加工廠家內)的工頻耐壓試驗值。
