繼電器模塊的講解

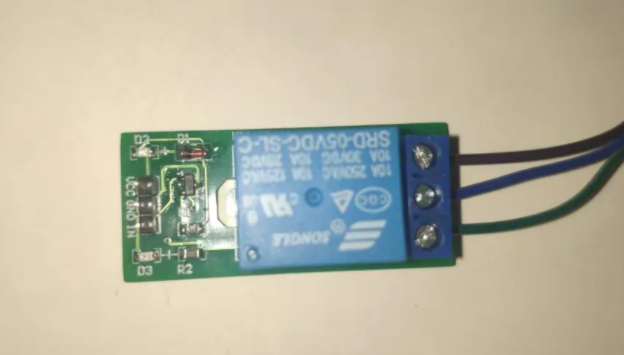

我們先來看一下這里的繼電器實物圖：
繼電器模塊的結構：

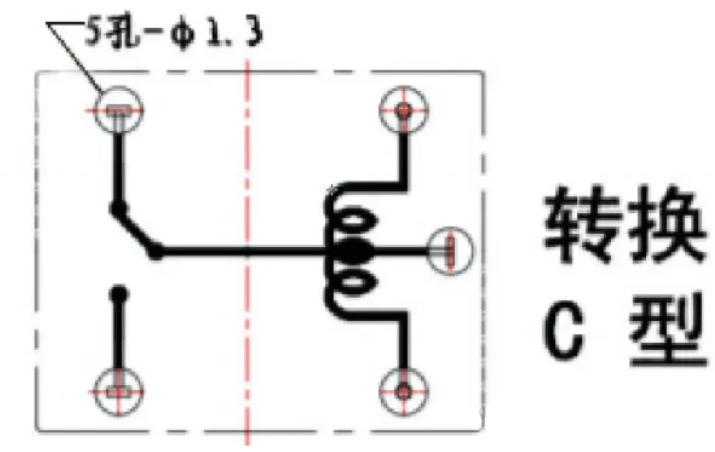

繼電器的內部結構其實很簡單，就是很像一個閘刀開關一樣，如圖所示：
結構圖里面右邊的上下兩個點是連接著磁鐵，會接出到我們的系統電路上。左邊的上下兩個點分別引出，我們常叫這兩個點為“常開”和“常閉”（當然還有只有“常開”或者"常閉"功能的繼電器，這樣的繼電器往往只有四根腳）。而右邊中間的那個腳就是COM端，就是公共端。在內部就是銜鐵，要么在常閉端要么在常開端，這個就有磁鐵是否通電來決定了。
而繼電器模塊的結構就是有控制電路和繼電器以及外部接口組成，
我們從左到右的分析一下這個電路結構，首先是J1的3P接口是用于接被控電路，也就是接到我們想用繼電器控制的電路上，而我們COM端則是接到被控電路的一段，然后另外一段選擇接NO(常開)還是NC(常閉)，根據選擇的結果來決定未上電時候是“常閉狀態”還是“常開狀態”。如果未上電前是“常閉狀態”，通電之后銜鐵吸合后就變為“常開狀態”，反之亦然。所以舉個例子當我被控電路接到了常開上，那我通過控制電路使繼電器的磁鐵通電，然后銜鐵吸合或反彈，使其從常閉轉到常開，這樣被控電路就閉合產生一個回路，從而達到通過小電流控制大電流作用。
然后中間的部分就是控制電路，通過三極管的開關作用使整個回路(從VCC5到GND的回路)閉合，從而使繼電器的磁鐵通電，而D2_LED的作用是為了提示繼電器是否吸合，D1的二極管是為了防止三極管不導通時候形成回路，防止元器件被感應電壓擊穿損壞 。
最后右邊的D3_LED是當做電源燈使用，為了方便查看模塊是否上電，而控制端P1也是采用一個3P的端子，則是提供模塊的電源、地以及最主要作用的控制輸入IN部分。
繼電器模塊的作用：
繼電器的主要作用就是可以通過小電流來控制大電流。舉例，比如通過繼電器我們就可以通過一些單片機來控制12V電機甚至更高電壓的設備。因為一些電壓和電流比較大的設備采用三極管來做開關會產生比較大的功耗和高成本，因此我們會選用機械結構來控制大電流和大電壓。
繼電器模塊的原理
在繼電器模塊的結構里面我們也講解到了繼電器模塊的組成和相應的設計結構。或許大家應該知道了繼電器模塊的大概原理，這里我們具體來分析一下其原理，繼電器模塊的組成我們說過是由控制電路、繼電器以及相應接口組成。
當我們控制端的IN口輸出一個低電平(而繼電器模塊由低電平觸發還是高電平觸發則是由其模塊采取的三極管是PNP還是NPN來決定的，這里本設計采用的繼電器模塊采用三極管PNP，由低電平觸發)，三極管PNP就會導通，K1繼電器連接VCC5到GND這部分回路就會導通，從而使繼電器中的磁鐵通電，將內部的銜鐵有從常閉引腳切換到常閉引腳上，而當我們被控電路還有外部電源是連接到COM和NO(常開)上，這時就會因為被控電路與外部電源形成一個閉合電路，從而使被控電路上的設備通電。說的有點繞，其實可以把繼電器這部分的作用想象成一個閘刀開關，當我繼電器通電吸合后，就將其閘刀放下，使整個外部電路導通。而這個外部電路的電流說不定是很大的，因此我們才會說可以通過繼電器使小電流來控制大電流。
