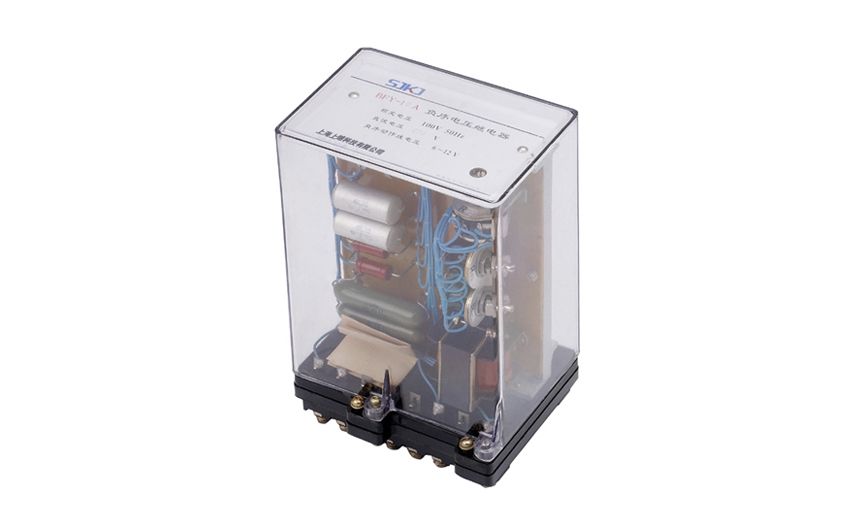

BFY-12A負序電壓繼電器用于發電機和變壓器的繼電保護線路中,作為電壓閉鎖元件,以反應不對稱短路時線路電壓的負序分量。
BFY-12A負序電壓繼電器應用范圍
BFY-12A負序電壓繼電器用于發電機和變壓器的繼電保護線路中,作為電壓閉鎖元件,以反應不對稱短路時線路電壓的負序分量。
BFY-12A負序電壓繼電器主要技術參數
額定電壓:交流100V、173V；50Hz、60Hz；直流220V、110V、48V。
負序動作線電壓整定范圍：6~12V,變差不大于6%。
直流電壓允許變化范圍：220V、110V允許在80%~110%范圍內變化,對于48V允許在90%~110%范圍內變化,繼電器應j:E常工作。
功率消耗：AC100V/≤5VA, 173V/≤8VA; DC220V/≤6W, 110V/≤4W, 48V/≤2W。
觸點形式：BFY-1lA型一副動合觸點 , BFY-12A型有一副動斷接點, BFY-13A型有一副動合和一副動斷觸點。
BFY-12A負序電壓繼電器內部接線及外引接線圖
BFY-12A負序電壓繼電器外形尺寸及開孔尺寸
