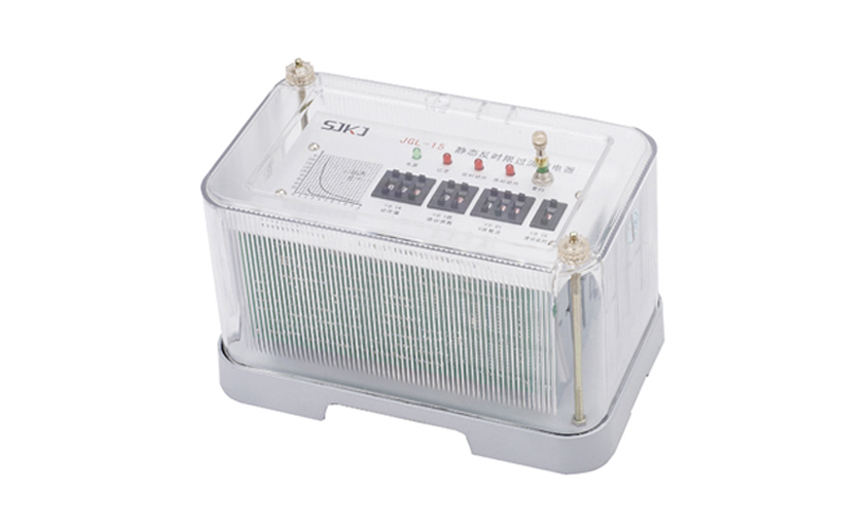

JGL-12靜態反時限過流繼電器具有反時限特性，用于發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過 負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。
JGL-12靜態反時限過流繼電器概述
1、JGL-12系列靜態反時限過流繼電器( 以下簡稱繼電器 )具有反時限特性，用于發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過 負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。
2、本繼電器為集成電路靜態型繼電器，采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2-9.9A級差為0.1A；精度 高、功耗小、動作時間快、返回系數高，是GL- 型過流繼電器理想的更新?lián)Q代產品。
3、本繼電器執行電力行業標準DL478-2001《靜態繼電器保護及安全自動裝置通用技術條件》；機械行業標準JB3346-83《反時限過流繼電器 技術條件》。
JGL-12靜態反時限過流繼電器型號分類及含義
本繼電器型號與被替換老型號對照表：
JGL-12靜態反時限過流繼電器正常工作環境
1、環境溫度：－10℃～＋50℃；
2、相對濕度：不大于90％；
3、大氣壓力：86kPa～106kPa；
4、使用地點不出現超過GB/T14537規定的嚴酷等級為1級的振動。
5、周圍環境：不允許有陽光直射、雨和水的沖洗，無爆炸危險的介質，不應含有能腐蝕金屬、破壞絕緣和表面涂覆層 的介質及導電介質，不允許有明顯的水氣，不允許有嚴重的霉菌存在。
JGL-12靜態反時限過流繼電器整定方法和使用注意事項
1、起動電流整定：起動電流整定開關為最左一組撥碼開關(共兩個)，左面一個表示1A級，右面一個表示0.1A級。若其值為5和6，則其整定值為5.6A。注意其范圍為無輔助電壓產品2-9.9A，級差是0.1A級。
2、反時限特性曲線K值整定：K值整定開關為最左第三組撥碼開關(共二個)，左邊一個為表示1級；右邊一個表示0.1級。本產品K值整定范圍為0.1~9.9，(舉例)比如其值設定為5.0，過流動作值設定為5.0，輸入實際電流為30A時那么它的延時時間為13.5秒，但其速斷倍數值應設定為3。
3、速動倍數整定：速動倍數選擇開關為左第二組撥碼開關，其范圍為 6倍以上。 2-9.9倍，撥碼左邊一個表示1倍，右邊一個表示0.1倍。當其值為3、0時則為3倍。若設定電流為2.6A，速動倍數為3倍，則當電流達到3×2.6=7.8時，會不經延時而直接動作。注意，無輔助電源產品速 動后斷電方可返回。
JGL-12靜態反時限過流繼電器整定舉例
例：已知給水泵電動機的參數為：額定電壓VeD=6KV,容量PeD=2000kw,額定電流IeD=230A, 啟動倍數
，電流互感器變比 LH=300/5，電動機啟動時間為20S。(二相差式接線)
用JGL反時限過流繼電器來保護它的過負荷和速斷，整定計算如下：
1、保護裝置繼電器的啟動電流為
說明：
Kk－ 可靠系數，當保護動作于跳閘或減載時取1.2；動作于信號取1.05。
IeD－ 電動機額定電流。
Kjx－電流互感器接線系數；若為三相完全星形接線或兩相不完全星形接線此值為1。若為二相差式接線時，
反映為三相正常工作和三相短路時的電流；若 Kjx=2 反映裝電流互感器兩相短路時的電流；若 Kjx =1 反映另一相和 有電流互感器的兩相短路時的電流。
Lh－電流互感器變比
Kfh－為繼電器返回系數，一般取0.9~1。
2、電動機的速斷定值為
所以保護裝置繼電器的速動倍數為
說明：Kk－可靠系數。為了防止啟動電流峰值引起的誤動作，一般取1.8~2。
3、K值整定
因?yàn)?/span>
，又啟動時間為20S。
所以，根據繼電器的反時限部分動作時間要大于電動機啟動時間選t=25S，則
JGL-12靜態反時限過流繼電器主要技術指標
1、額定值：50Hz交流5A，波形畸變不超過2%。
2、過流整定范圍為2-9.9A(無輔助電源)，級差為0.1A，電流整定值誤差不大于±3％。
3、速動倍數整定范圍為2-9.9倍，級差為0.1倍， 電流速動整定值誤差不大于±3％。 繼電器的速動電流用電流整定值的倍數表示：速動電流=速動倍數×整定電流。
4、速動動作時間：繼電器任一整定點上，在1.2倍速動電流時的動作時間不大于50ms。
5、返回系數：不小于0.9。
6、反時限特性曲線動作方程：
7、反時限特性時間整定誤差：
a) 當 I/Is＜2 時,平均誤差不大于10%；
b) 當 I/Is＞2 時,平均誤差不大于5%+30ms。
8、典型反時限特性，見下表：
9、功率消耗：
額定電流時功率消耗不大于6VA。
10、觸點容量
a、接通容量：在直流電壓不超過250V時，結構1型產品觸點連續接通電流為10A；
b、斷開容量：在電壓不超過250V的感性負荷回路中(L/R=5ms)，結構1型產品分?jǐn)嗳萘繛?0W。
c、過載能力：繼電器的觸點能可靠地?cái)嚅_1.5倍規定容量的電流5次，且觸點的性能仍符合技術標準的要求。
11、 介質強度：
在標準試驗大氣條件下，各導電部分連在一起對外露非帶電金屬部分及外殼之間，應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min，無 絕緣擊穿或閃絡現象。 同一組動、靜觸點之間應能承受交流有效值1000V/50Hz的試驗電壓；歷時1min，無絕緣擊穿或閃絡現象。 不同一組觸點之間應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。
12、 絕緣電阻 在標準試驗大氣條件下，繼電器各導電部分對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀器測其絕緣值，應不小于20MΩ。
工作壽命：繼電器在規定的負荷下為80000次，平均無故障率時間為8萬小時。
JGL-12靜態反時限過流繼電器安裝和接線須知
1、為確保繼電器在使用中性能穩定及質量可靠，在使用之前一定要進行檢查和測試。
方法如下：
a、從包裝盒中取出繼電器。
b、檢查繼電器外觀是否完好，殼內有無凝露，內部元器件有無損壞。
c、確定繼電器外觀無損壞后，方可進行各測試及通電檢查。
d、檢查測試內容可根據實際情況而定, 包括整定值、延時時間、絕緣、耐壓等內容，檢查方法應遵循JB3346-83《反時限過流繼電 器技術條件》和其它有關標準以及說明書中有關技術指標的規定。
2、檢查測試結束后，即按以下步驟進行安裝。
a、首先應熟悉繼電器的各接線端子，再檢查安裝尺寸是否匹配。
b、根據使用要求接好外部接線。
c、經檢查確信接線無誤后，方可對電路進行通電試驗，以檢查其功能是否正確。
3、為確保安裝正確可靠, 安裝結束后應進行仔細檢查。檢查內容包括：繼電器放置是否平衡；罩殼是否有破損；螺釘、螺母是否有松 動；接線是否牢固等。檢查確信正常后，方可投入使用。
JGL-12靜態反時限過流繼電器使用注意事項
a、無輔助電源產品測試應注意方法：當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次級匝數相當，否則就會由 于阻抗不匹配而產生較大的誤差，測試速動的動作速度時，若采用電流通斷法進行測量，由繼電器內部工作電源需要一定的建立時間，會產生較大的誤差，而在正常工作時，由于工作電源是存生的，速度會快得多。同理，在用通斷法測量延時時間時，也會產品誤差。
b、無輔助電源產品的動作指示：當繼電器的速斷出口和延時出口后，繼電器面板上的動作指示燈會保持動作記錄；在繼電器動作返 回后，動作指示燈需手動復歸。
JGL-12靜態反時限過流繼電器維修、保養和貯存
1、維修保養無特殊要求，即當繼電器工作不正常或出現故障時，工作人員立即進行更換，并送廠方進行檢修。
2、未用或備用之繼電器，應貯存在空氣流通且溫度不要高于+55和不抵于-25以及相對濕度不大于90%的環境中，庫房內應無酸堿鹽 及腐蝕性或爆炸性氣體，不受塵埃及雨雪的侵襲。
JGL-12靜態反時限過流繼電器外形結構及安裝開孔尺寸
